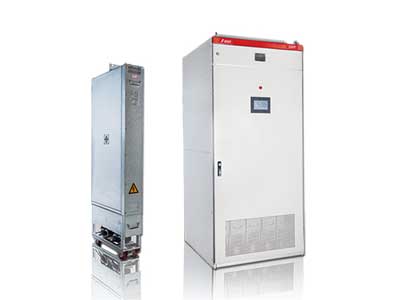

APF有源電力濾波器
有源電力濾波器功能
有源電力濾波器通過電流互感器采集系統諧波電流，經控制器快速計算并提取各次諧波電流的含量，產生諧波電流指令，通過功率執行器件產生與諧波電流幅值相等方向相反的補償電流，并注入電力系統中，從而抵消非線性負載所產生的諧波電流。
有源電力濾波器應用范圍：
適用于并聯在含諧波負載的低壓配電系統中，能夠對動態變化的諧波電流進行快速實時的跟蹤和補償。
| 基本參數 | |
|---|---|
| 額定輸入(V) | AC380~AC690V |
| 工作頻率(Hz) | 50/60Hz |
| 模塊并聯臺數 | 根據項目需求數量不限 |
| 電網結構 | 三相三線制、三相四線制 |
| 電路拓撲 | 三電平 |
| 集成方式 | 模塊式/柜體式 |
| 性能指標 | |
| 容量范圍 | 25A模塊到300A單柜，涵蓋有源濾波全系列產品 |
| 濾波范圍 | 2~60次諧波 |
| 濾波能力 | 可高達97％（TDDi） |
| 響應時間 | <10ms |
| 功率因數矯正 | 有，可設定 |
| 限流能力 | 自動限流100%額定輸出 |
| 接口模塊 | |
| 顯示界面 | 最新型7英寸全彩觸摸屏，實時顯示系統狀態和設備輸出特性及事件記錄 |
| 操作界面 | 增量、減量、設置、確認、運行、停止 |
| 界面指示 | 運行（綠） |
| 顯示語言 | 簡體中文/英文 |
| 通訊接口 | RS485/RS232等各種協議 |
| 環境條件 | |
| 環境溫度 | -10ºC~45ºC |
| 存儲溫度 | -40ºC～65ºC |
| 相對濕度 | ≤95％，無凝露 |
| 海拔高度 | 4000m以下（2000m以上按規定標準折算） |
有源電力濾波器訂貨范例：
具體型號： APF-100/380-BM
技術要求：諧波補償電流150A，線電壓等級380V。
接線方式：三相四線
安裝方式：立柜式
互感器接線方式：負載側
